通讯铁塔航空障碍灯

电信和广播塔通常是高层结构,用于支撑电信和广播天线,包括电视。它们是最高的人造建筑之一。

基本规则

建议的航空障碍灯光强等级取决于结构的高度;

每层航空障碍灯数量和布置应确保从方位角的每个角度都能看到照明;

航空障碍灯光用于显示结构的一般定义;

建筑物的宽度和长度决定了安装在顶部和每个航空障碍灯级别的灯光数量。

航空障碍灯选型

低光强航空障碍灯应用于H≤45m夜间照明不足,低光强如不满足要求,则应使用中光强障碍灯。

A型B型或C型中光强障碍灯应用于45m<H的大范围建筑物(建筑物或树木群)或结构≤ 150m。

注:A型和C型中光强障碍灯应单独使用,而B型中光强障碍灯应单独使用或与中光强A型障碍灯或与高光强障碍灯组合使用。

如果某个物体的高度大于150米,顶部则应使用A型高光强障碍灯来指示该物体的存在,航空研究表明此类灯光对于白天识别该物体至关重要。

航空障碍灯标志

使用航空障碍灯系统照明建筑物有3种选择。(设计要求没明确时可参考,设计要求明确的按设计要求选型安装)

1、通讯塔只在夜间用红色障碍灯。

*通讯塔高度低,设计文件没有必要点亮这一天。

*通讯塔上有油漆标志(白红色条纹)。

2、通讯塔要日夜用白光障碍灯照明(建筑高度超过150m)

3、通讯塔白天用白色障碍灯,晚上用红色障碍灯。



障碍物高度

日间标记

夜间标记

150m < H

高光强航空障碍灯

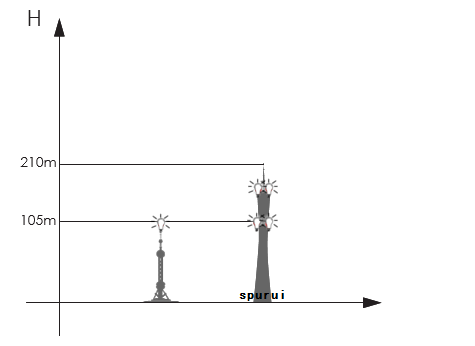

105m< H ≤ 150m

如果高度超过105米小于150米,则在顶层应为A型中光强障碍灯

A型中光强障碍灯

45m < H ≤105m

B型中光强障碍灯

0m < H ≤45m

B型低光强障碍灯
