烟囱冷却塔航空障碍灯

烟囱（冷却塔）是一种典型的圆柱形垂直结构，为锅炉、火炉、熔炉或壁炉中的热烟气或烟雾提供通风，使其进入外部大气。在烟囱、冷却塔和火炬烟囱的特殊情况下，航空障碍灯可以安装在顶部下方3-5米处，以避免沉积物和通常散发的热量的遮挡效果。

基本规则

建议的航空障碍灯亮度等级取决于结构的高度；

每层航空障碍灯的数量和布置应确保从方位角的每个角度都能看到照明；

航空障碍灯用于显示一个对象或一组建筑的一般定义；

顶部航空障碍灯应位于顶部下方，以尽量减少烟雾等污染

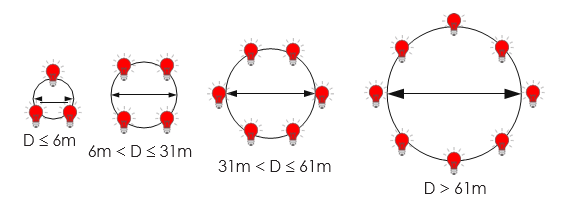

结构的直径决定了安装在顶部和每个照明水平的航空障碍灯的数量。

航空障碍灯选型

低光强航空障碍灯应用于H≤45m夜间照明不足，低光强如不满足要求，则应使用中光强障碍灯。

A型B型或C型中光强障碍灯应用于45m<H的大范围建筑物（建筑物或树木群）或结构≤ 150m。

注：A型和C型中光强障碍灯应单独使用，而B型中光强障碍灯应单独使用或与中光强A型障碍灯或与高光强障碍灯组合使用。

如果某个物体的高度大于150米，顶部则应使用A型高光强障碍灯来指示该物体的存在，航空研究表明此类灯光对于白天识别该物体至关重要。

航空障碍灯标志

使用航空障碍灯系统照明烟囱有3种选择。

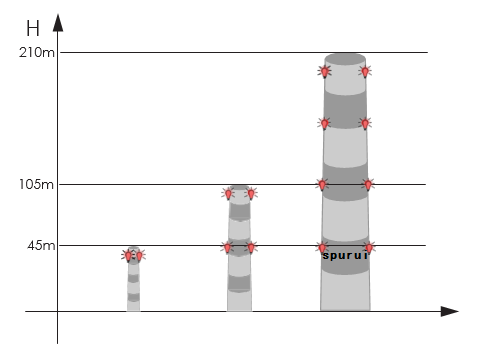

1、烟囱只在夜间用红色障碍灯。

*烟囱/冷却塔高度低，设计文件没有必要点亮这一天。

*烟囱/冷却塔上有航标油漆标志（白红色条纹）。

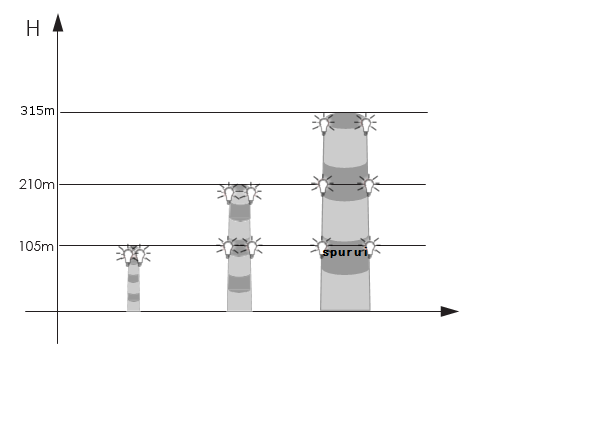

2、烟囱/冷却塔要日夜用白光航空障碍灯照明（烟囱建筑高度超过150m）

3、烟囱/冷却塔白天用白色障碍灯（24小时闪光），晚上用红色障碍灯搭配使用。



障碍物高度	日间标记（如果烟囱没有红色和白色航标漆）	夜间标记
150m < H	高光强航空障碍灯
105m< H ≤ 150m	如果高度超过105米小于150米，则在顶层应为A型中光强障碍灯	A型中光强障碍灯
45m < H ≤105m		B型中光强障碍灯
0m < H ≤45m		B型低光强障碍灯
